Pergunta: Como é realizada a configuração de até quatro inversores de frequência no controlador, utilizando as saídas dos grupos de ventilação e o sinal analógico de 0 a 10 V?
Resposta: É possível configurar até 4 inversores de frequência utilizando as saídas dos grupos de ventilação junto com o sinal analógico 0 a 10 V. Ao configurar um inversor, conecta-se a saída G1 ao inversor, ao conectar dois inversores, conecta-se às saídas G1 e G2 ao primeiro e segundo inversor e assim sucessivamente. As saídas dos grupos são responsáveis por habilitar um inversor ou não (configura-se no controlador quais saídas deseja habilitar). A saída 0 - 10 é responsável por enviar o sinal que representa a velocidade do inversor conectado. Deve ser conectada diretamente nos inversores (bornes 38 e 39 do controlador).
Instalação

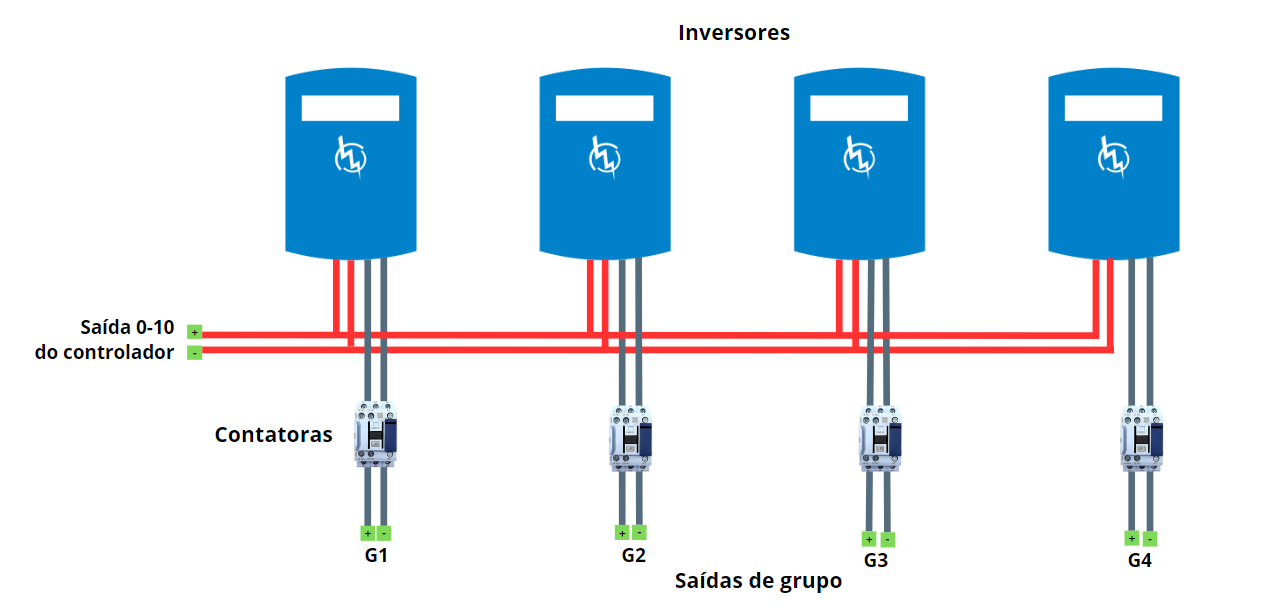

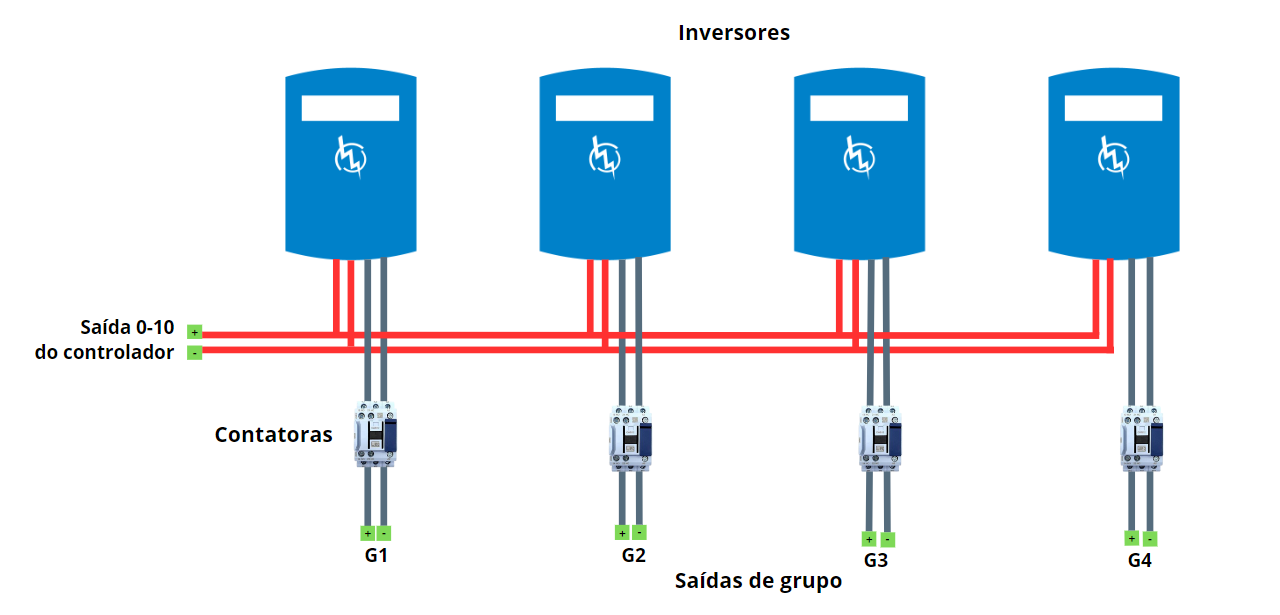

Fig 1. Exemplo de ligação dos inversores nas saídas de grupo e no 0-10 V do SMAAI 5.
No manual
É possível habilitar ou desabilitar os 4 inversores. Configure para cada rampa quando um inversor será acionado (coluna Temp.) e a velocidade do grupo de exaustores após ser acionado (coluna %). Em cada rampa são acionados os inversores habilitados na respectiva velocidade configurada.

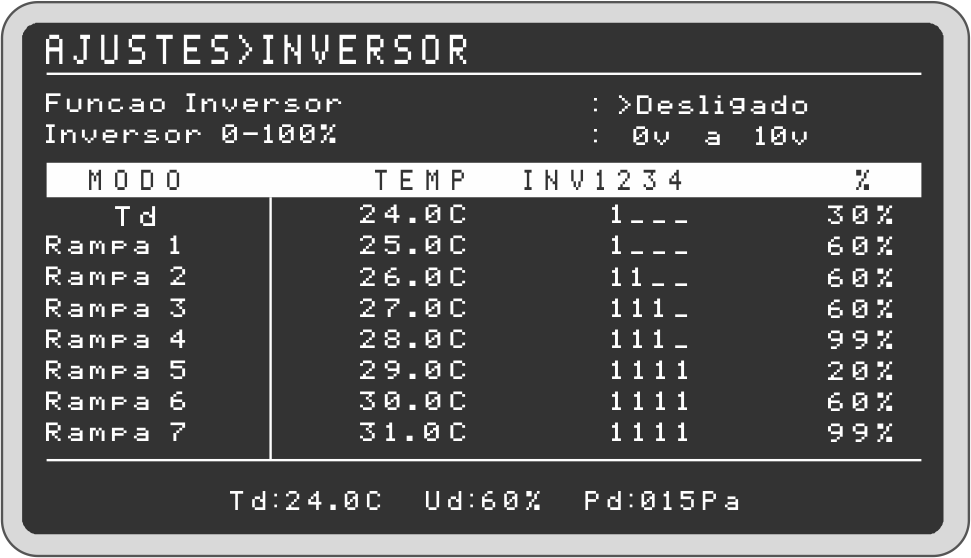

Fig 2. Tela de ajustes do inversor no SMAAI 5.
