Pregunta: ¿Cómo se configuran hasta cuatro variadores de frecuencia en el controlador, utilizando las salidas de los grupos de ventilación y la señal analógica de 0 a 10 V?

Respuesta: Es posible configurar hasta 4 variadores de frecuencia utilizando las salidas de los grupos de ventilación junto con la señal analógica de 0 a 10 V. Al configurar un inversor, conectar la salida G1 al inversor; al conectar dos inversores, conectar las salidas G1 y G2 al primer y segundo inversor, y así sucesivamente. Las salidas del grupo son las encargadas de habilitar o no un inversor (configurar en el driver qué salidas se quieren habilitar). La salida 0 - 10 es la encargada de enviar la señal que representa la velocidad del inversor conectado. Debe estar conectada directamente a los inversores (terminales 38 y 39 del driver).

Instalación

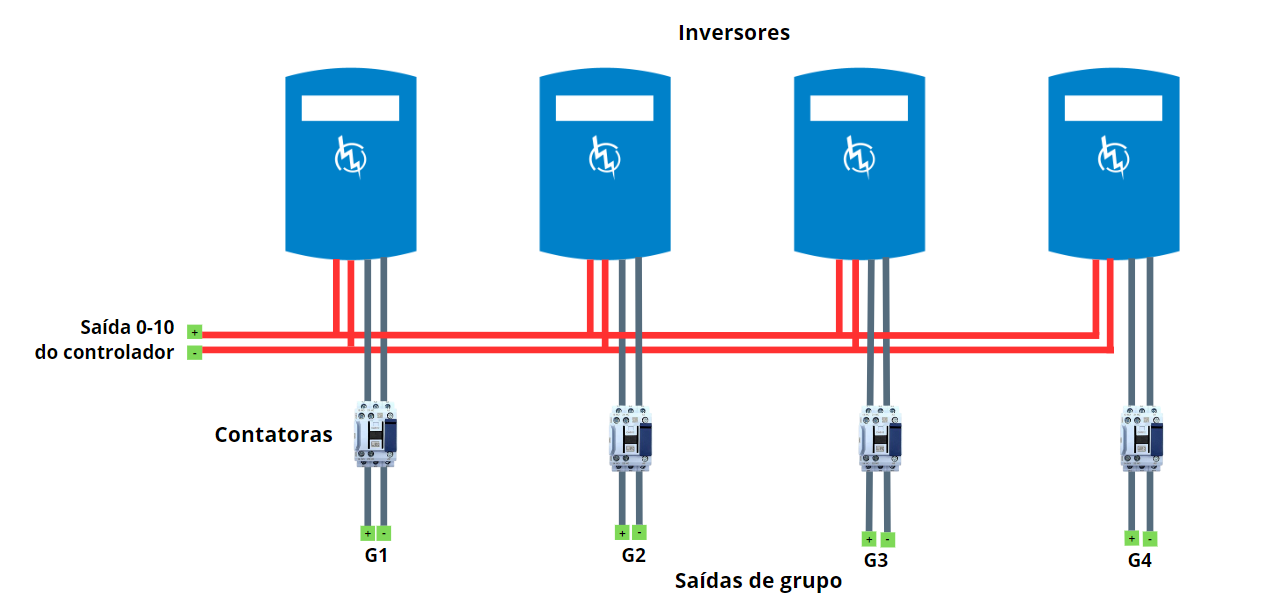

Fig 1. Ejemplo de conexión del inversor a las salidas de grupo y 0-10 V del SMAAI 5.

en el manual

Es posible habilitar o deshabilitar los 4 inversores. Configure para cada rampa cuándo se activará un inversor (columna Temp.) y la velocidad del grupo de ventiladores de extracción después de activarse (columna %). En cada rampa los inversores habilitados se activan a la respectiva velocidad configurada.

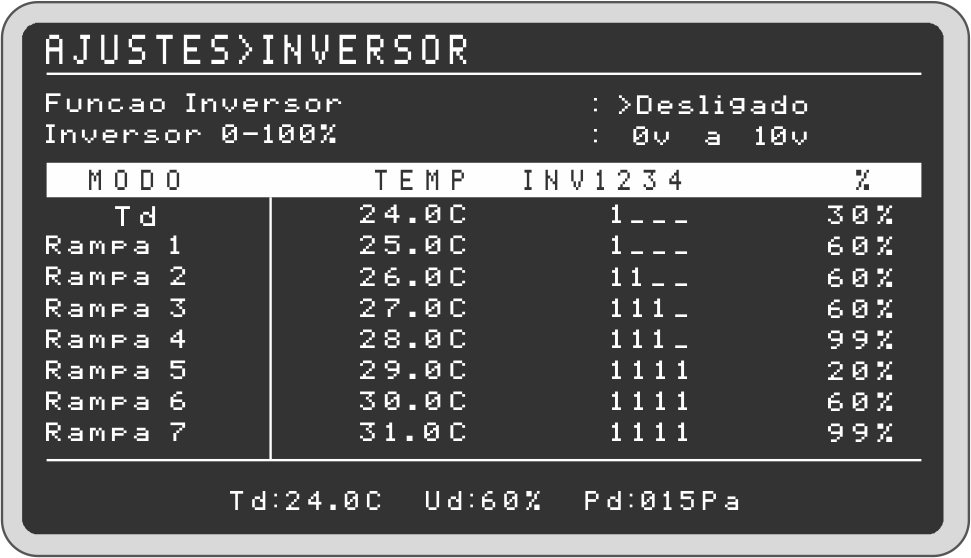

Fig 2. Pantalla de configuración del inversor en SMAI 5.
