Identificación de los conectores de sonda

Identificación de las pines en los conectores de sonda:

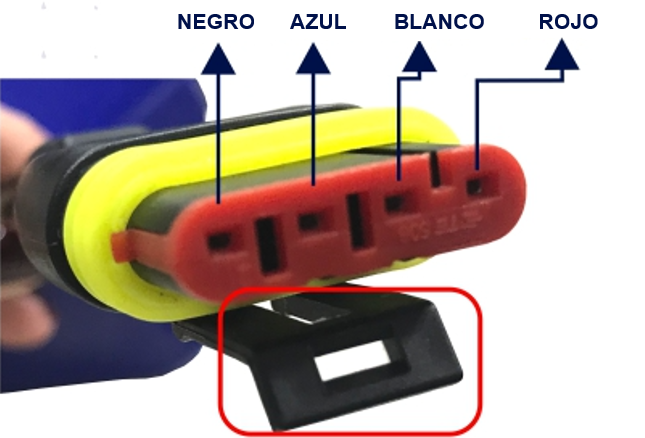

En el conector de la sonda, la pin negativa se encuentra a la izquierda, observándolo de frente, con el encaje hacia abajo.

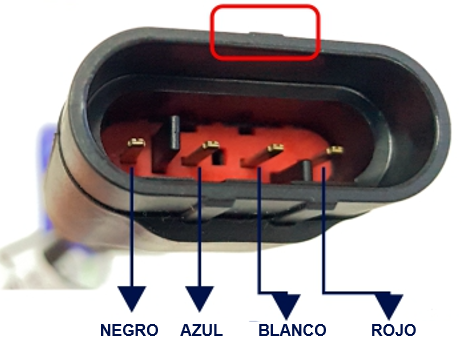

En el conector de extensión, la pin negativa se encuentra a la izquierda, observándolo de frente, con el encaje hacia arriba.

Colores y funciones del cable de la sonda:

Negro y Rojo: Alimentación de la sonda.

Azul y Blanco: Comunicación de la sonda.

Tensión eléctrica:

Medición entre los cables Negro y Rojo: 14 a 15,6 Vcc.

Medición entre los cables Negro y Blanco, o Negro y Azul: 0,2 a 5Vdc (esta tensión será siempre fluctuante).
