Módulo 4a-20 mA

Indicación LED

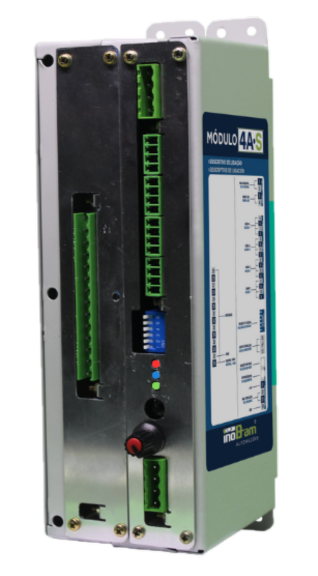

El módulo 4A(S/N) funciona en tres modos diferentes. Para señalar cada modo, el módulo dispone de tres indicaciones LED (verde, rojo y azul).

LED	Indica
Verde	Alimentación
Azul	Modo/Número ID
Rojo	Modo/Fallo

Nota

El LED verde debe estar siempre encendido independientemente del modo (siempre que el módulo esté alimentado).

En caso de fallo de comunicación (tanto para 4AS como para 4AN), el LED rojo parpadea más lentamente. Ejemplo de fallo: Pérdida interna de señal de la tarjeta Opto (tarjeta del módulo 4AS utilizada para conectar las campanas extractoras).

El módulo 4A dispara la sirena en casos de:

• Fallo de una de las salidas.
• Pérdida de comunicación (ciclos ON/OFF de 10 segundos).
• Modo de emergencia (ciclos ON/OFF de 10 segundos).

LEDs no Módulo 4A.S

Modo	LED		Estado
Manual	Rojo	■	Continuo
	Azul	■	Parpadeante
Programación	Rojo	■	Continuo
	Azul	■	Continuo
Operación	Rojo	■	Desactivado
	Azul	■	Parpadeante

Nota

Si falla alguna salida, el LED rojo se enciende intermitentemente, parpadeando el número de identificaciones fallidas.

LEDs no Módulo 4A.N

Modo	LED		Estado
Manual	Rojo	■	Continuo
	Azul	■	ID de módulo parpadeante
Operación	Rojo	■	Desactivado
	Azul	■	ID de módulo parpadeante

Nota

Si falla alguna salida, el LED rojo se enciende intermitentemente, parpadeando el número de identificaciones fallidas.
