Sonda K - Instalação e Calibração

Procedimento de calibração (versão 2.0.0)

O processo de calibração da Sonda K deve ser feito junto ao controlador SMAAI 5. No controlador, é necessário ajustar os parâmetros que servem como referência de peso para as pesagens de sonda. Ajuste o valor de peso médio e peso de calibração no controlador (como peso de calibração, recomenda-se o uso do PPS InoBram).

Após instalar a sonda no controlador, deve-se calibrar a Sonda K.

Siga os passos a seguir para realizar a calibração:

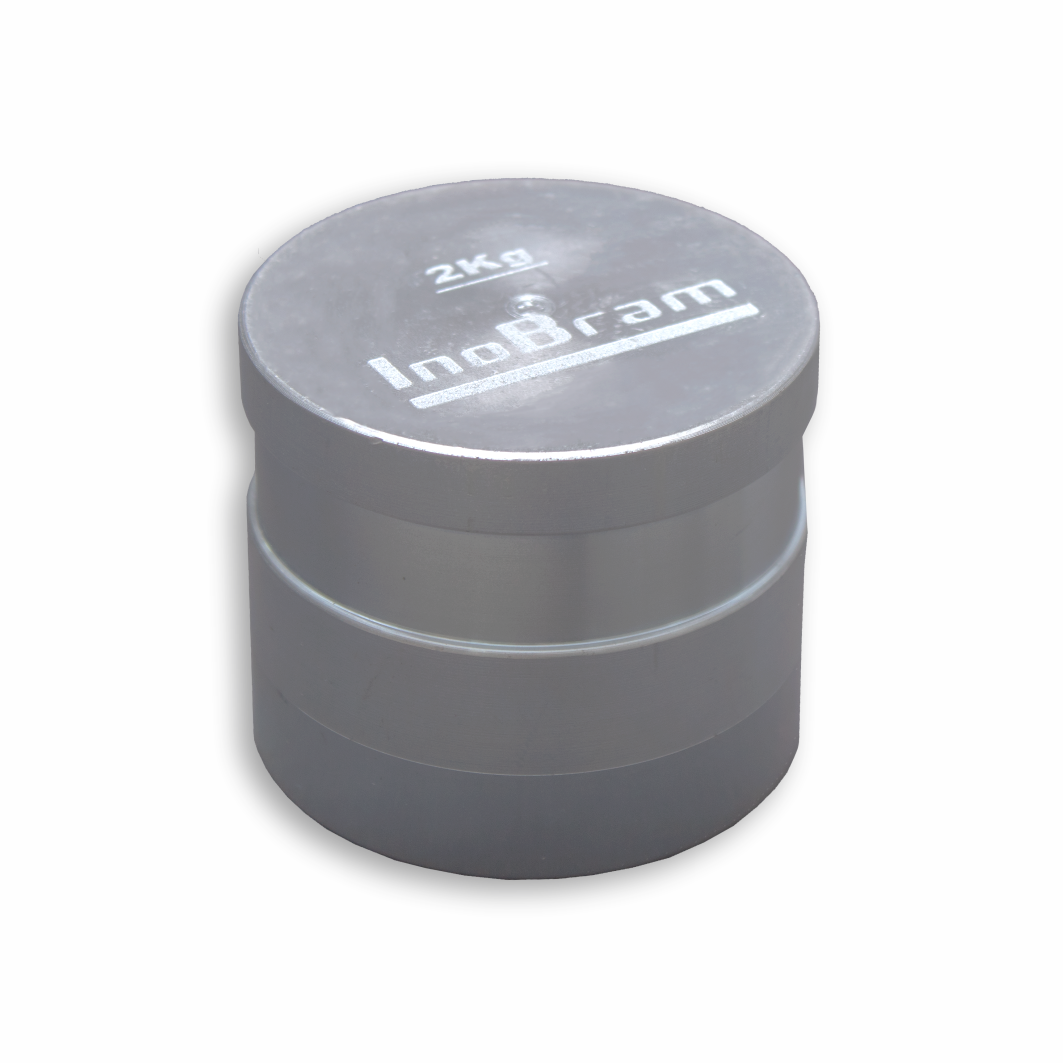

1. Use um peso conhecido para calibração (recomenda-se o uso do Peso PPS InoBram).

2. Ajuste no seu controlador o valor do peso de calibração (confira os ajustes de pesagem no manual do seu controlador).

3. Estabilize o prato da balança para que ela tenha o mínimo de oscilação possível e aguarde 5 segundos. É importante que o prato da balança esteja livre de qualquer obstrução (não deve encostar na cama do aviário).

4. Aperte o botão de calibração da Sonda K duas vezes (respeite o tempo de 1 segundo entre cada aperto). O LED da sonda deve piscar alternadamente entre AZUL e VERMELHO, até adquirir uma amostra estável para a balança vazia sem nenhum peso (a sonda leva 20 segundos para adquirir o peso).

Ao atingir um valor estável, o LED pisca duas vezes em AZUL. Caso o prato da balança ainda tenha alguma oscilação, o LED continua piscando de maneira alternada até adquirir uma pesagem válida.

5. Em seguida, coloque o peso de calibração sobre o prato da balança e deixe-a o mais estável possível. Aguarde 5 segundos.

6. Aperte o botão de calibração da Sonda K três vezes (respeite o tempo de 1 segundo entre cada aperto). O LED da sonda deve piscar alternadamente entre AZUL e VERMELHO até adquirir uma amostra estável para a balança com o peso padrão (a sonda leva 20 segundos para adquirir o peso).

O LED AZUL da sonda deve piscar 3 vezes pausadamente indicando que o sistema conseguiu adquirir uma amostra estável para o peso.

7. Retire o peso de calibração do prato da balança.

8. Aguarde a balança se estabilizar e aguarde 30 segundos.

9. Insira novamente o peso de calibração sobre a balança, aguarde até que o LED da sonda pisque uma vez em VIOLETA, indicando que houve pesagem válida. Repita esse procedimento (a partir do passo 7 ao passo 9) mais três vezes.

10. Verifique no controlador se os valores obtidos condizem com o peso utilizado. Recomenda-se que o valor obtido pela sonda não exceda 0,5% de variação do peso utilizado na calibração, pois essa variação pode causar diferença na leitura dos pesos das aves. Caso exceda, reinicie o processo de calibração a partir do passo 1.

É indicado que, no intervalo de cada lote, o processo de calibração seja refeito.

NOTA: O processo de calibração anterior a versão 2.0.0 aparentava ser mais ágil (rápido e menos rigoroso, embora fosse similar) mas poderia causar distorções nas pesagens. Também não contava com LED Triled-in.
