Identificando Conectores das Sondas

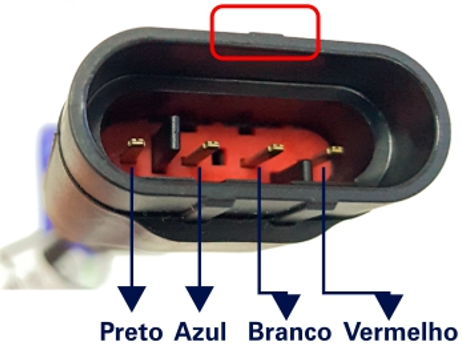

Identificando os pinos dos conectores das Sondas:

No conector da sonda, o pino negativo está localizado à esquerda, olhando de frente para ele, com a trava de encaixe voltada para baixo.

No conector do ramal, o pino negativo está localizado à esquerda, olhando de frente pra ele, com a trava de encaixe voltada para cima.

Cores e funções dos cabos das sondas:

Preto e Vermelho: Alimentação da sonda.

Azul e Branco: Comunicação da sonda.

Tensão Elétrica:

Medindo entre fios Preto e Vermelho: 14 a 15,6 Vcc.

Medindo entre fios Preto e Branco, ou Preto e Azul: 0,2 a 5Vcc (sempre estará oscilando esta tensão).
