Entradas - Funcionamiento y operación en SMAAI 5

El porcentaje de apertura para cada grupo de extractores será (100% / número de grupos introducidos), en este caso 100% / G5 = 20% / G. El controlador considera los grupos independientemente del modo (cíclico o directo).

Suponiendo que dos grupos funcionan con ventilación directa mínima, la preapertura debe ser del 40% (2 * 20%). En este punto, la presión es la de la ventilación mínima, es decir, 35 Pa. Mientras las campanas funcionen como cíclicas o directas, se respeta la presión de ventilación mínima. Cuando alguno de los 12 grupos entra por temperatura, pasa a presión de transición. En este ejemplo, si la temperatura sube 0,5 °C por encima de la temperatura deseada, entramos en presión de transición, es decir, 28 Pa.

La presión de transición es un tipo de intervalo, después de entrar en la presión de transición, es probable que el controlador abra el tunnel door y deje de funcionar a través de las entradas para bajar la temperatura. También durante el intervalo de transición se cerrará el tunnel door y el controlador volverá a funcionar a través de los inlets. Lo que ocurre cuando el controlador entra en transición es que la presión deseada normalmente es menor, y los inlets acaban abriéndose más para aliviar la presión. Si los inlets están todos abiertos y la presión sigue siendo alta, el controlador empieza a abrir el tunnel door para compensar la presión, pero mantiene los inlets abiertos.

Tabla de ejemplo:

Inlet Modo	Activado
Inlet Finaliza Dia	50
Inlet por Pressão	Activado
100% Abierto com	G5
Inlet Abrir em	45 s
Presión de Ventilación mínima	35 Pa
Presión de Transición	28 Pa
Presión Oscilación	5 Pa

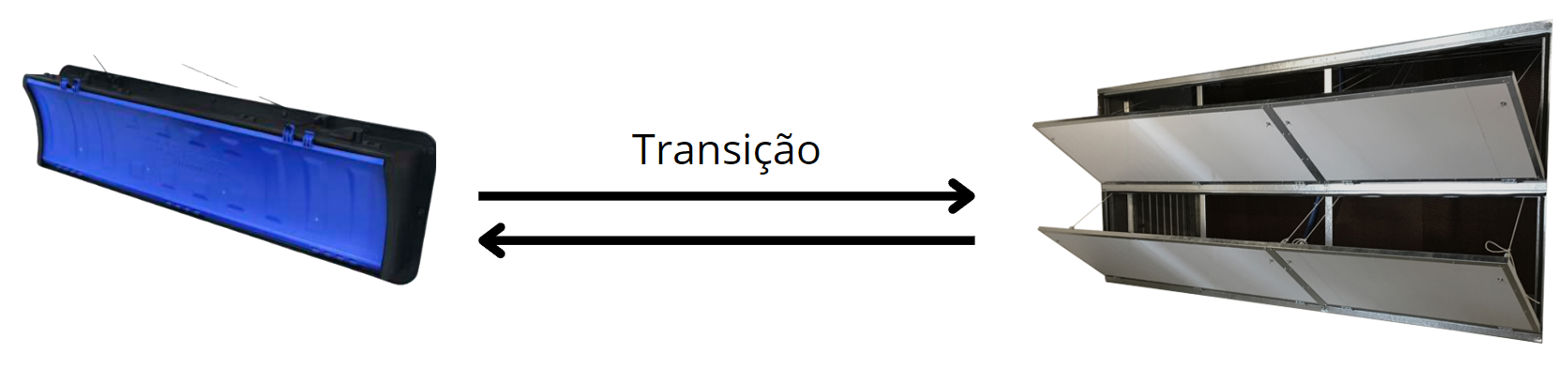

Figura 1: Modo de transición.

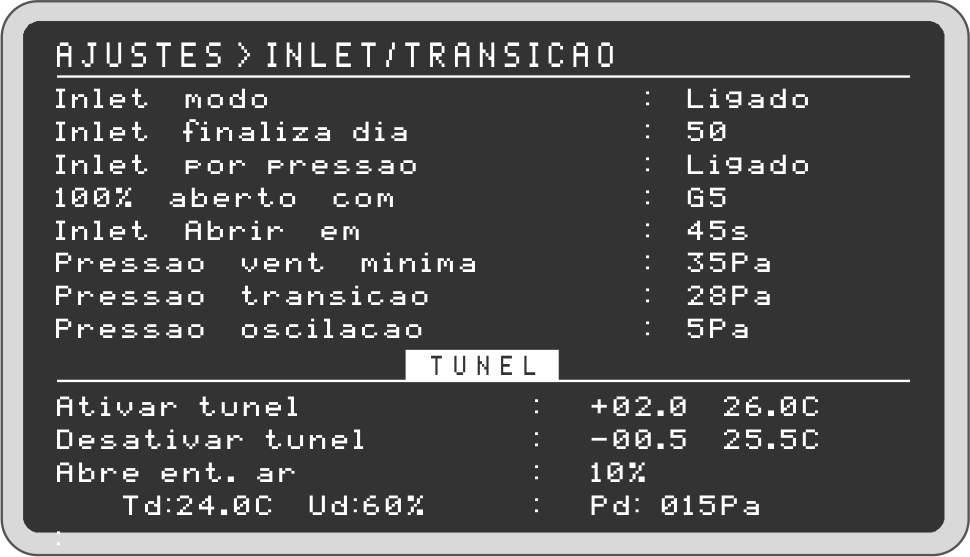

Figura 2: Pantalla del controlador en modo de ajuste.

NOTA: Si la temperatura del algalpón alcanza la temperatura necesaria para abrir el tunnel door durante la presión mínima de ventilación, el controlador se salta el intervalo de transición y abre el tunnel door directamente.
