Sustitución de la tarjeta - KIT CPU

Para sustituir la CPU KIT antigua, siga el procedimiento que se describe a continuación.

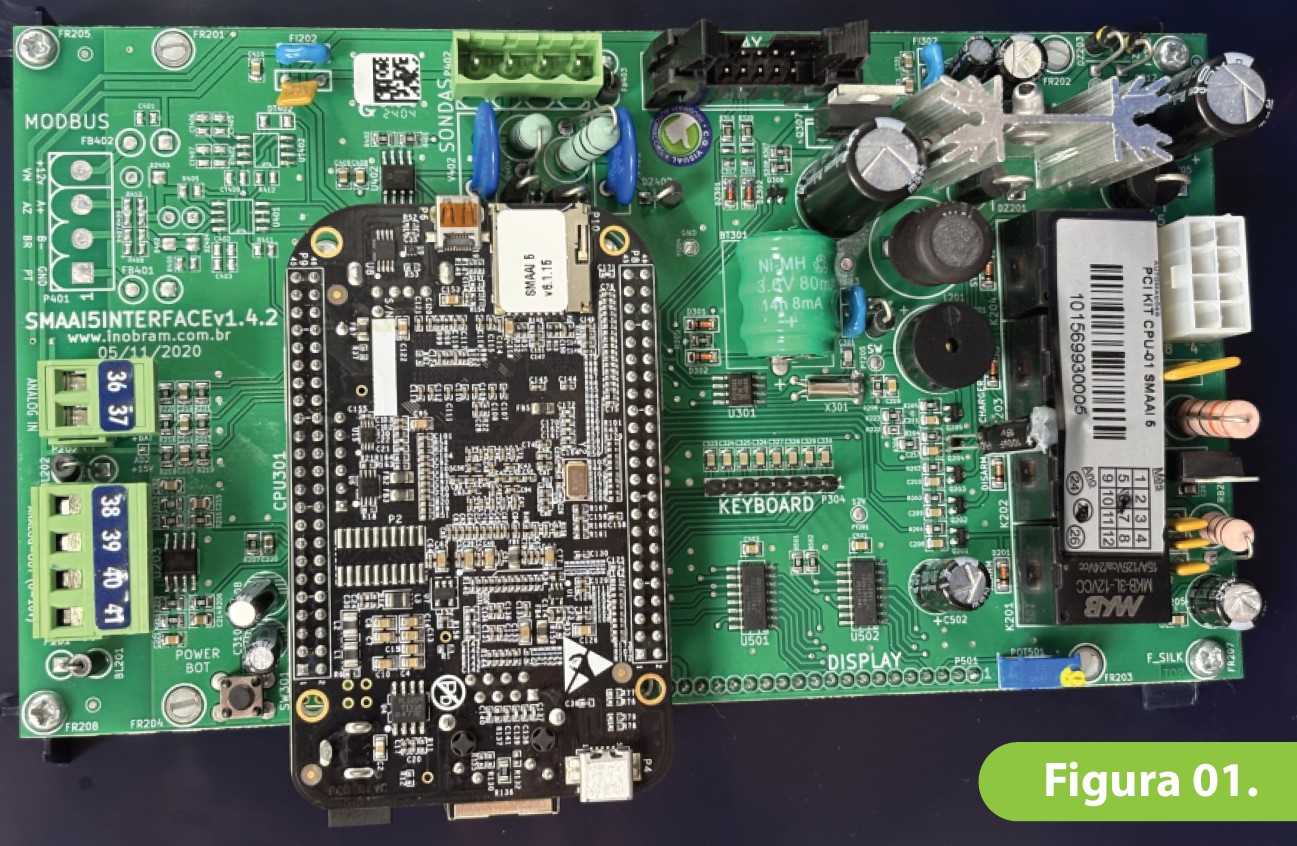

1. localice la placa CPU del KIT y desconecte los cables/enchufes (memorice las conexiones para volver a conectarlas en la nueva tarjeta). Figura 1

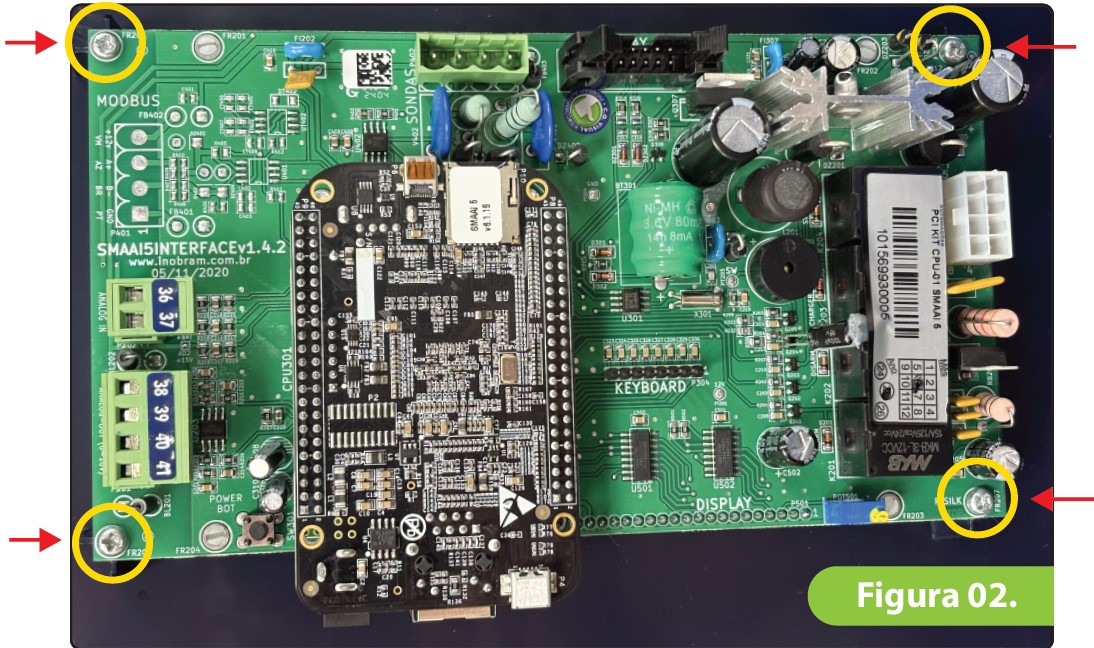

2.  Retire los tornillos de fijación y, a continuación, extraiga la tarjeta CPU KIT. Figura 02.

3.  Fije la nueva tarjeta CPU KIT en la misma posición utilizando los mismos tornillos. A continuación, conecte los cables/enchufes retirados de la tarjeta original a sus respectivos conectores en la nueva tarjeta.

4.  Para conectar el cable plano, tenga en cuenta la marca roja, conectándolo al primer pin de la barra de pines que se encuentra en la posición P304. Figura 03.

ATENCIÓN:

> Este procedimiento debe realizarse con especial cuidado y atención;
> Los conectores de la tarjeta CPU del KIT se conectan de la misma manera, independientemente de la versión del controlador.
