Módulo 4a-20 mA

Indicação LED

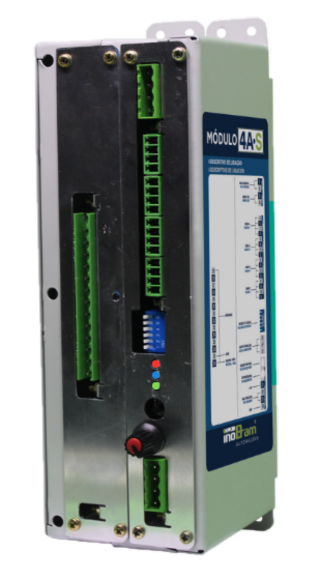

O Módulo 4A(S/N) opera em três modos diferentes. Para sinalizar cada um dos modos, o módulo conta com três indicações LED (verde, vermelho e azul).

LED	Indica
Verde	Alimentação
Azul	Modo/Número ID
Vermelho	Modo/Falha

Note

O LED verde deve estar sempre aceso independente do modo (desde que haja alimentação no módulo).

Em casos de falha de comunicação (tanto para 4AS como 4AN), o LED vermelho pisca de forma mais lenta. Exemplo de falha: Perda interna do sinal da placa Opto (placa do Módulo 4AS usada para conectar os exaustores).

O módulo 4A aciona a sirene em casos de:

• Falha em alguma das saídas.

• Perda de comunicação (ciclos de 10 segundos ON/OFF).

• Modo de emergência (ciclos de 10 segundos ON/OFF).

LEDs no Módulo 4A.S

Modo	LED		Estado
Manual	Vermelho	■	Contínuo
	Azul	■	Piscando
Programação	Vermelho	■	Contínuo
	Azul	■	Contínuo
Operação	Vermelho	■	Desligado
	Azul	■	Piscando

Note

Caso haja alguma falha em algumas saídas, o LED vermelho é aceso de forma intermitente piscando o número de ID com falha.

LEDs no Módulo 4A.N

Modo	LED		Estado
Manual	Vermelho	■	Contínuo
	Azul	■	Piscando ID do módulo
Operação	Vermelho	■	Desligado
	Azul	■	Piscando ID do módulo

Note

Caso haja alguma falha em algumas saídas, o LED vermelho é aceso de forma intermitente piscando o número de ID com falha.
