Motores e instalação

Confira quais os equipamentos envolvidos no uso do Módulo 4A e como funciona sua instalação.

Equipamentos

• Motor de partida direta: São acionados diretamente ao serem ligados, fornecendo a tensão total de uma vez (ou estão ligados ou estão desligados, não há controle de velocidade do motor).

• Motor de partida variável (eletrônicos): Ajustam a velocidade de rotação e o torque progressivamente. Isso permite um controle mais preciso do desempenho, eficiência energética e maior vida útil do motor, pois reduz o impacto de partidas bruscas.

• Inversor de frequência: Usado para regular a velocidade de um motor através da tensão/corrente que serve como sinal vindo do Módulo 4A. O tipo de sinal que o inversor recebe para regular a velocidade, pode ser em corrente (4 até 20 mA) ou tensão (0 até 10 volts).

• Módulo 4A: Recebe sinal do controlador de ambiência e se comunica/controla os exaustores variáveis ou inversores de frequência.

Instalação

Exaustores variáveis

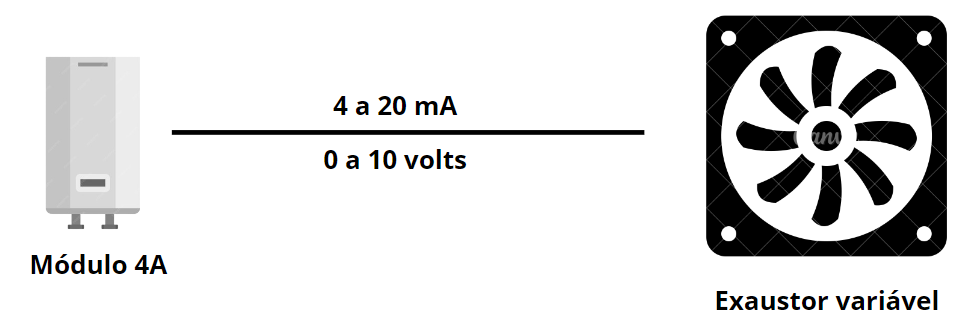

Exaustores variáveis (motores eletrônicos) são ligados diretamente ao Módulo 4A, sem a necessidade de um inversor de frequência. O tipo de sinal pode ser tanto 4 a 20 mA ou 0 a 10 volts.

Note

O inversor de frequência, porém, é obrigatório quando se trata de motores trifásicos de indução.

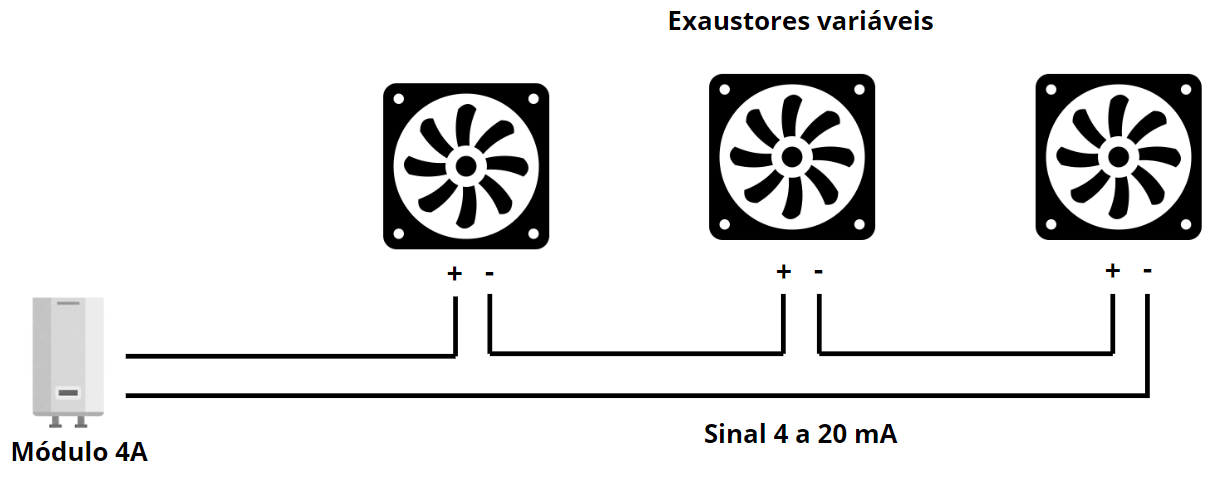

Para ligar o Módulo 4A aos exaustores usando sinal 4 a 20 mA é necessário ligar o circuito em série:

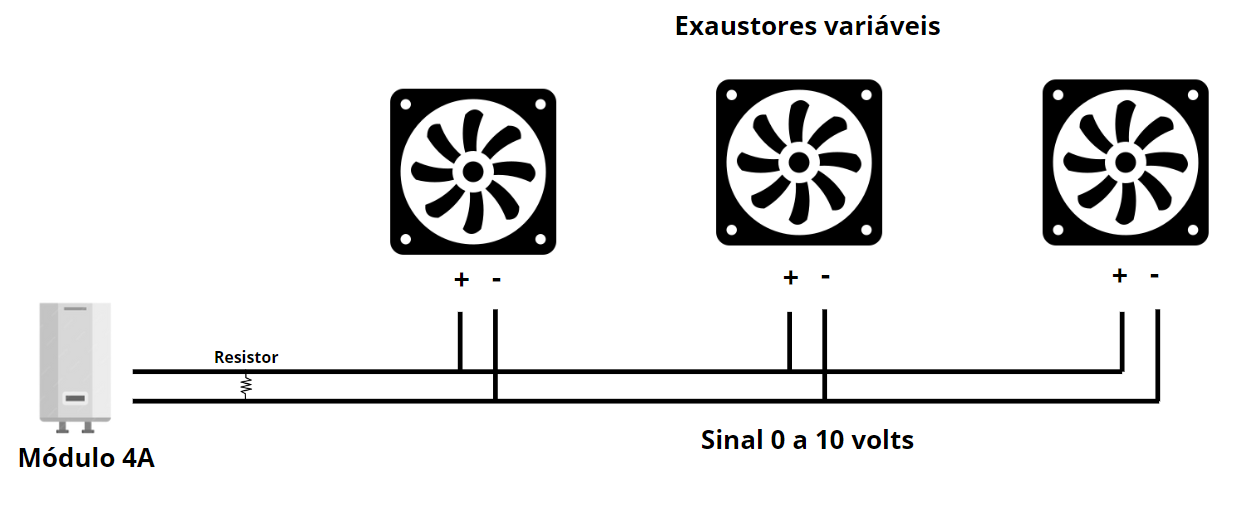

Para ligar o Módulo 4A aos exaustores usando sinal 0 a 10 volts é necessário ligar o circuito em paralelo. Também é necessário o uso de um resistor para converter o sinal que sai do Módulo 4A para tensão:

Exaustores de partida direta

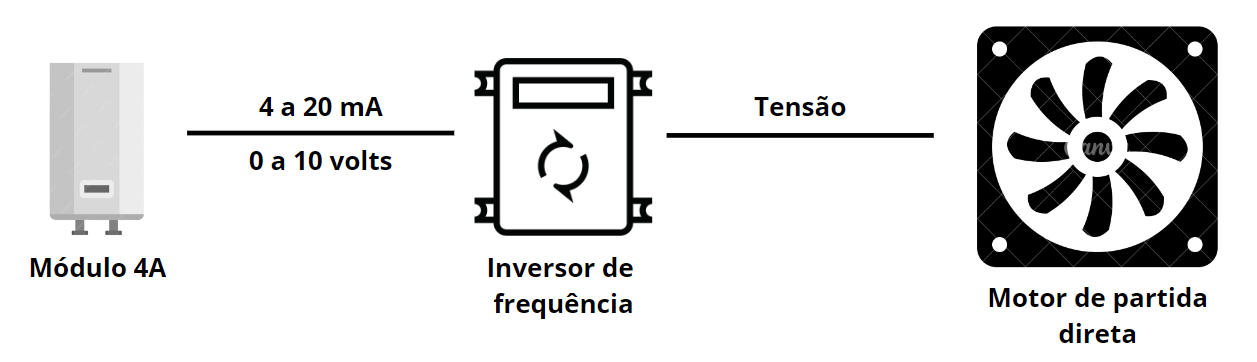

Exaustores de partida direta recebem sinal exclusivamente na forma de tensão (fases). Esses motores precisam necessariamente estar ligados a um inversor de frequência. O inversor de frequência porém, pode receber tanto um sinal 4 a 20 mA ou 0 a 10 volts do Módulo 4A.

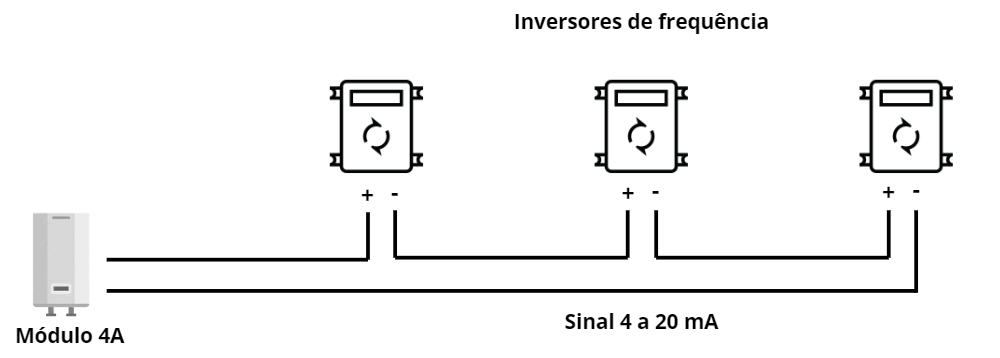

Para ligar o Módulo 4A aos inversores usando sinal 4 a 20 mA é necessário ligar o circuito em série:

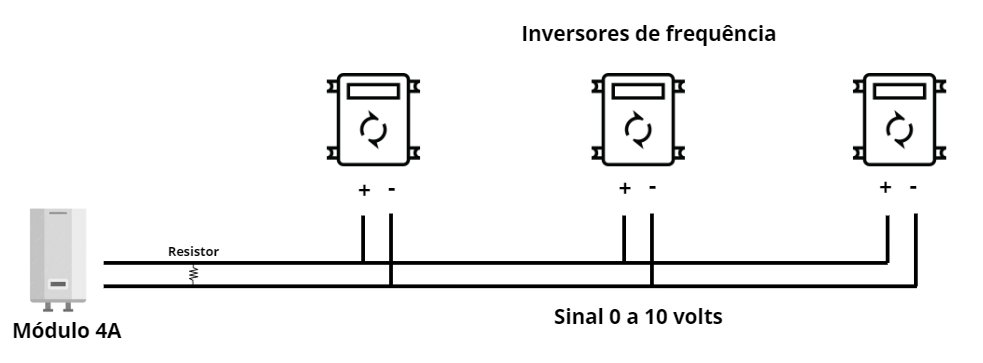

Para ligar o Módulo 4A aos inversores usando sinal 0 a 10 volts é necessário ligar o circuito em paralelo. Também é necessário o uso de um resistor para converter o sinal que sai do Módulo 4A para tensão:

Se a rede elétrica for trifásica, saíram três fios do inversor (fase T1, T2 e T3) que devem ligadas aos motores. Se a rede for monofásica, saem apenas dois fios (T1 e neutro).
