Cortina/Presión

Cortina/Presión

En el ajuste cortina/presión, el porcentaje configurado para los grupos que aparecen en la pantalla sirve de referencia para la preapertura de las cortinas. Aunque el sistema funcione por presión, la suma total, incluyendo el valor porcentual de Ventilación Mínima (VM), no debe superar el 100%.

Preapertura: Es el valor porcentual establecido para la apertura de las cortinas de cada grupo de extractores. Cuando se dan las condiciones para activar un grupo de extractores, el controlador primero abre las cortinas de acuerdo con el valor porcentual establecido para ese grupo, y sólo entonces activa los extractores.

Ejemplo: Al activar el Grupo 1 (G01), el controlador abre primero 10% de las cortinas, y después enciende el grupo de extractores.

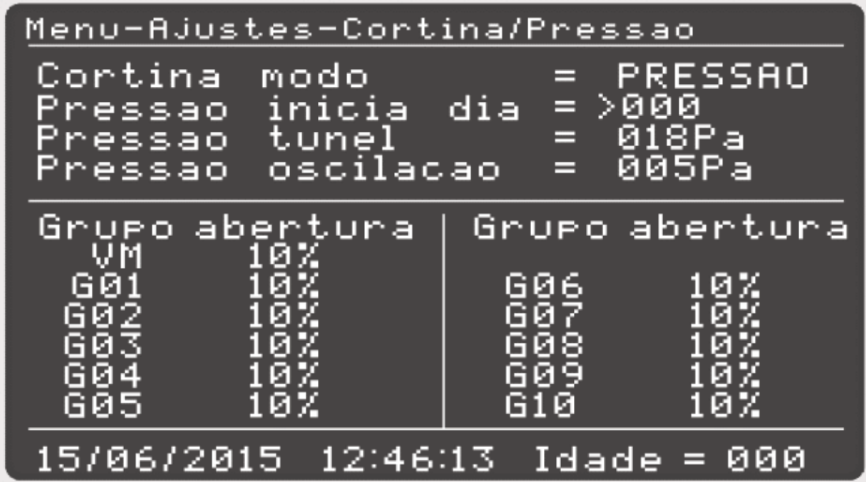

Fig.1 - Pantalla de ajuste de los modos cortina/presión

Ajuste de la presión

Cuando el sistema está configurado para funcionar por presión, después de la preapertura de las cortinas, el controlador comprueba que la presión está dentro del rango aceptable (presión del túnel +/- oscilación de la presión). El controlador ajusta entonces la presión según sea necesario.

Si la presión está fuera del rango aceptable, el controlador ajustará las cortinas gradualmente:

Presión arriba del rango: El controlador abrirá gradualmente las cortinas hasta que la presión vuelva al valor de presión del túnel.

Presión debajo del rango: El controlador cerrará gradualmente las cortinas hasta que la presión vuelva al valor de presión del túnel.

Nota:

A partir de las versiones 1.16.0 para smaai-4s y 1.17.0 para smaai-4ch, se han añadido la 2ª y 3ª presiones, es decir, la presión de transición (presión mínima de ventilación y presión de transición, en el menú de ajuste de entrada). Compruebe cómo funciona el control de presión: MD-E-047
