Ventilación mínima de CO2

El controlador SMAAI 4 CH utiliza las lecturas de una sonda de CO2 para manipular los valores de Encendido y Apagado en ventilación mínima, de forma que pueda aumentar los niveles de ventilación si aumentan los niveles de CO2. En otras palabras, el usuario configura:

• CO2 mínimo: Valor de CO2 (ppm) a partir del cual el controlador empieza a funcionar en modo CO2 (empieza a aumentar la ventilación).
• CO2 máximo: Valor límite de CO2 (ppm) que se puede alcanzar (configurado por el usuario).
• Porcentaje de aumento: Porcentaje de aumento de la ventilación cada vez que el controlador aumenta la ventilación debido al CO2.

El controlador funciona por ventilación mínima normalmente, utilizando los valores ajustados para Encendido y Apagado en el ciclo de los extractores. Pero si el nivel de CO2 alcanza el Mínimo de CO2, el controlador aumentará el ciclo de Encendido y reducirá el ciclo de Apagado de la ventilación mínima en ciclos, para aumentar la ventilación y reducir los niveles de CO2. El controlador determina cuánto aumentará el tiempo de Encendido y disminuirá el tiempo de Apagado mediante ciclos. El cálculo para determinar los ciclos es:

Ejemplo:

Ajustes CO2

Mínimo para CO2	1000 ppm
Máximo para CO2	3000 ppm
Aumento porcentual	20%

VM Normal

Prende	60 s
Apaga	240 s

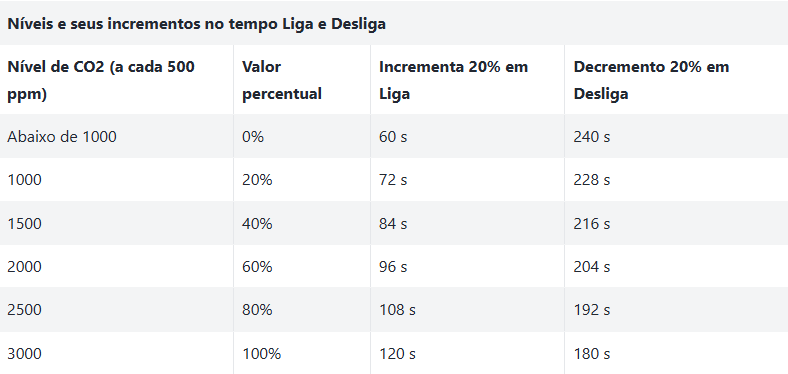

Si el nivel de CO2 alcanza 1000 ppm, el controlador comienza a incrementar los tiempos de encendido y apagado de la VM por niveles: Cálculo para determinar los niveles de incremento, basado en los valores anteriores:

En otras palabras, con cada nuevo ciclo (cada 500 ppm, valor tomado del cálculo), el controlador aumenta el valor de Encendido en un 20% y retira un 20% del valor de Apagado. El 20% se calculará sobre el valor On original de VM, en este caso On = 60. En otras palabras, el 20% de es 60 es 12, por lo que con cada nuevo ciclo se añadirán 12 segundos al tiempo On y se eliminarán 12 segundos del tiempo Off.
