SMAAI 4S - Modo Positivo/Negativo

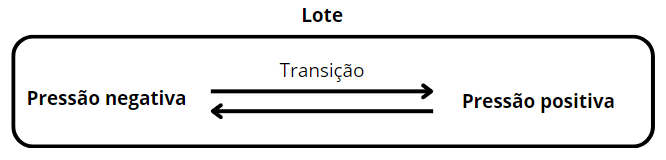

El controlador SMAAI 4S permite un control híbrido de las granjas (control positivo y negativo). Puede cambiar a otro modo de control en cualquier momento durante un lote. Por ejemplo, del modo de presión negativa al modo de presión positiva.

Este modelo de controlador se desarrolló exclusivamente para granjas porcinas, es decir, permite el control de la ventilación a través de las cortinas laterales.

En el controlador

1º El usuario debe ajustar cuándo quiere que se produzca la transición, cuánto dura el intervalo de transición y establecer los parámetros de funcionamiento de las cortinas (no es posible configurar las cortinas individualmente).

• Modo (pos/neg) empieza: Día del lote en el que se libera el funcionamiento en modo positivo.

• Retardo entre modos: Intervalo entre la transición de un modo a otro.

• Tiempo de cierre de las cortinas: Tiempo necesario para abrir/cerrar mecánicamente las cortinas laterales (este tiempo debe ser cronometrado).

• Tiempo prendido: Tiempo de movimiento de la cortina (apertura/cierre durante x segundos).

• Tempo apagado: Tiempo de espera (las cortinas permanecen inmóviles durante x segundos).

El controlador utilizará Time On para abrir o cerrar las cortinas (abrir si necesita ventilación y cerrar si necesita menos ventilación). Y utiliza Time Off para estabilizar la temperatura deteniendo las cortinas.

2º El usuario también debe configurar qué condiciones liberan el funcionamiento en modo de control positivo después de la transición.

• Modo positivo por debajo: El modo positivo no funciona por encima de esta temperatura (vuelve al modo de control negativo).

• Modo positivo por encima: El modo positivo no funciona por debajo de esta temperatura (vuelve al modo de control negativo).

  • Estos valores de temperatura definen un rango de temperatura para el funcionamiento en modo positivo tras la transición. Fuera de este rango, el controlador vuelve al modo de regulación negativo. La referencia para el cambio de modo es la temperatura de la sonda instalada como externa.

• Modo tiempo: (pos/neg) Fijo: Este modo establece un tiempo de funcionamiento para uno de los modos independientes de la temperatura (tiempo fijo).

  • Empieza como: Hora a la que empieza a funcionar el modo.

  • Fin: Hora en la que el modo deja de funcionar

• Nota

Cuando funciona en modo positivo, el accionamiento eléctrico de los extractores se convierte en accionamiento del ventilador mediante minicontactores. Al volver al modo negativo, la salida para el accionamiento en modo positivo se desconecta y el controlador vuelve a accionar los extractores.
