O percentual de abertura para cada grupo de exaustores será (100% / número de grupos informados), nesse caso 100% / G5 = 20%/G. O controlador considera os grupos independente do modo (cíclico ou direto).
Supondo que dois grupos estejam funcionando na ventilação mínima como diretos, então a pré-abertura deve ser de 40% (2 * 20%). Neste momento a pressão é a da ventilação mínima, ou seja, 35 Pa. Enquanto os exaustores operam como cíclicos ou diretos, respeita-se a pressão de ventilação mínima. Quando qualquer um dos 12 grupos entrar por temperatura altera-se para pressão de transição. Neste exemplo, se a temperatura subir 0,5 °C acima da temperatura desejada, entramos na pressão de transição, ou seja 28 Pa.
A pressão de transição é um tipo de intervalo, após entrar em pressão de transição, é provável que o controlador abra o túnel e deixe de operar por Inlets para baixar a temperatura. Também é durante o intervalo de transição que o túnel door será fechado e o controlador volta a operar por Inlets O que acontece quando o controlador entra em transição é que geralmente a pressão desejada é mais baixa, e os inlets acabam abrindo mais para aliviar a pressão. Se os inlets estiverem todos abertos, e a pressão ainda continuar alta, aí então, o controlador começa a abrir o tunnel door para compensar a pressão, mas mantendo os inlets abertos.

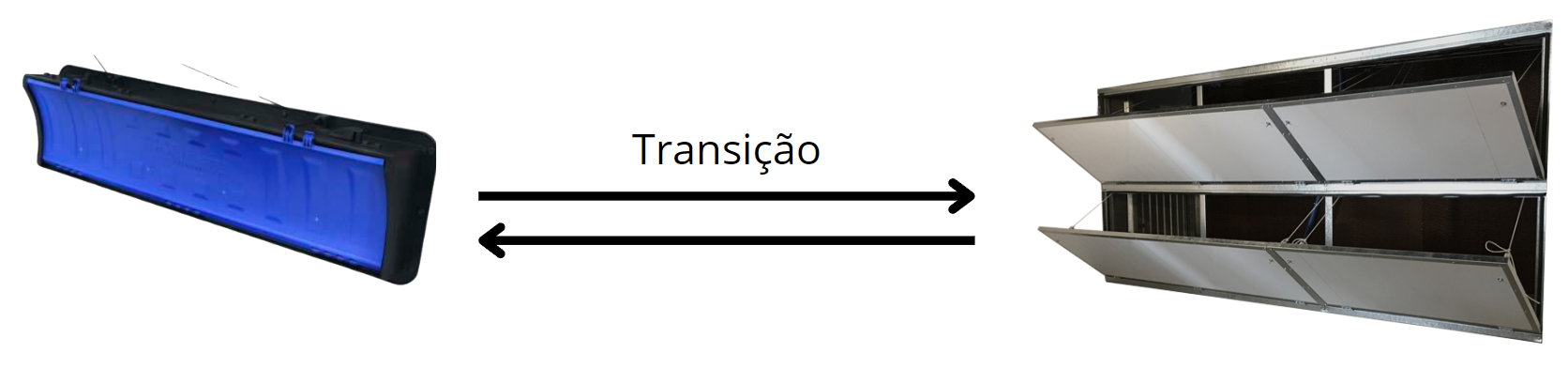

Fig1. Modo de transição.
Tabela de exemplo:
| Inlet Modo | Ligado |
| Inlet Finaliza Dia | 50 |
| Inlet por Pressão | Ligado |
| 100% Aberto com | G5 |
| Inlet Abrir em | 45 s |
| Pressão de Ventilação Mínima | 35 Pa |
| Pressão de Transição | 28 Pa |
| Pressão Oscilação | 5 Pa |

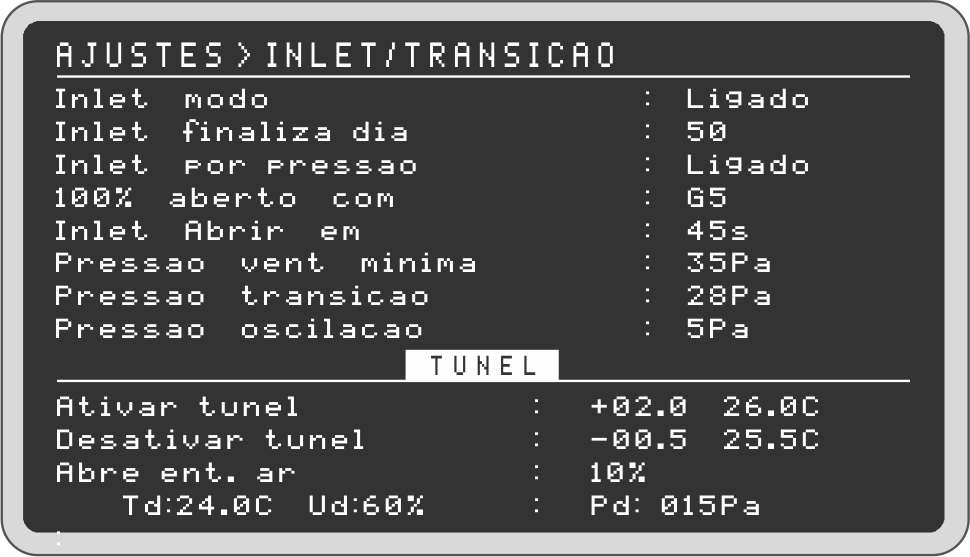

Fig2. Tela do controlador no modo de ajustes.
NOTA: Se a temperatura do galpão atingir a temperatura necessária para abrir o túnel durante a pressão de ventilação mínima, o controlador pula o intervalo de transição e abre o túnel door direto.
