Troca de Placas - KIT CPU

Para realizar a troca da antiga KIT CPU, é necessário seguir o procedimento descrito abaixo.

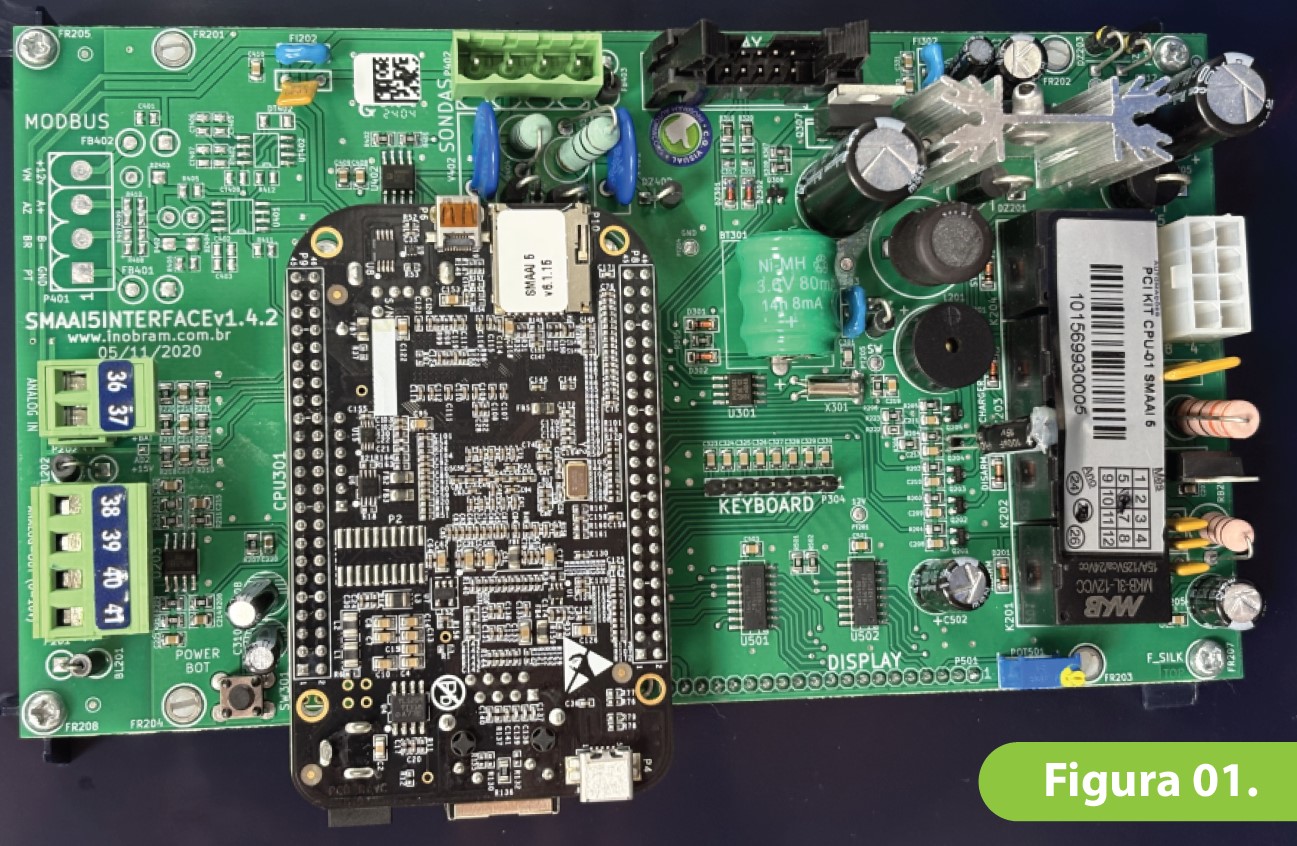

1.   Localize a placa KIT CPU e desconecte os cabos/chicotes (memorize as conexões para religá-los na nova placa). Figura 1

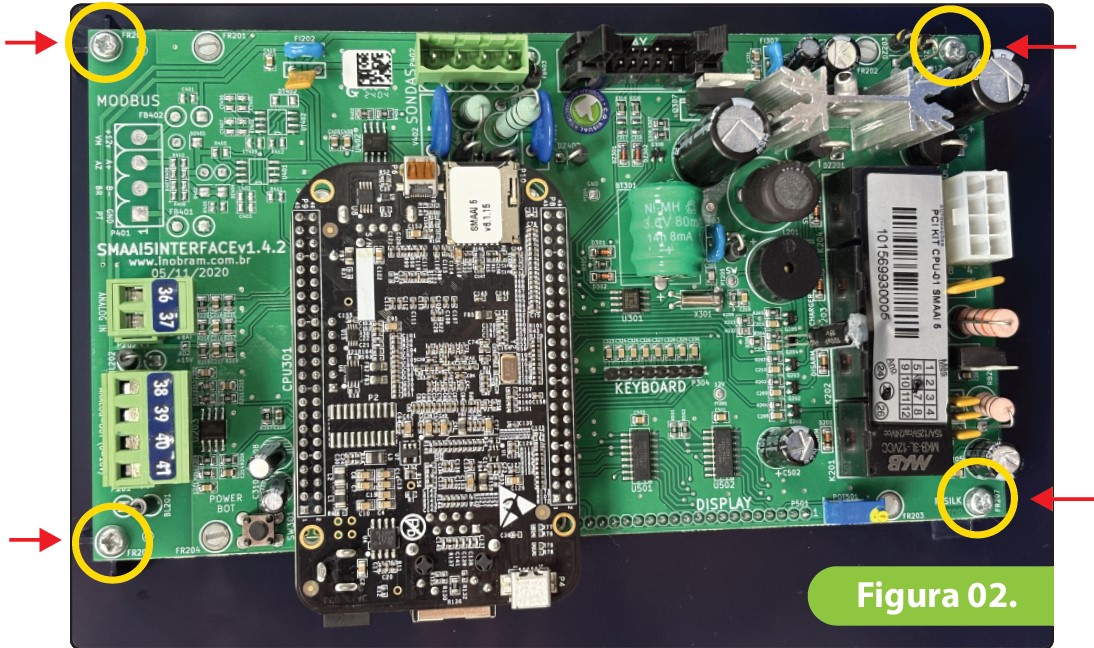

2.   Remova os parafusos de fixação, em seguida, remova a placa KIT CPU. Figura 02.

3.   Fixe a nova placa KIT CPU na mesma posição usando os mesmos parafusos. Em seguida, conecte os cabos/chicotes removidos da placa original em seus respectivos conectores na nova placa.

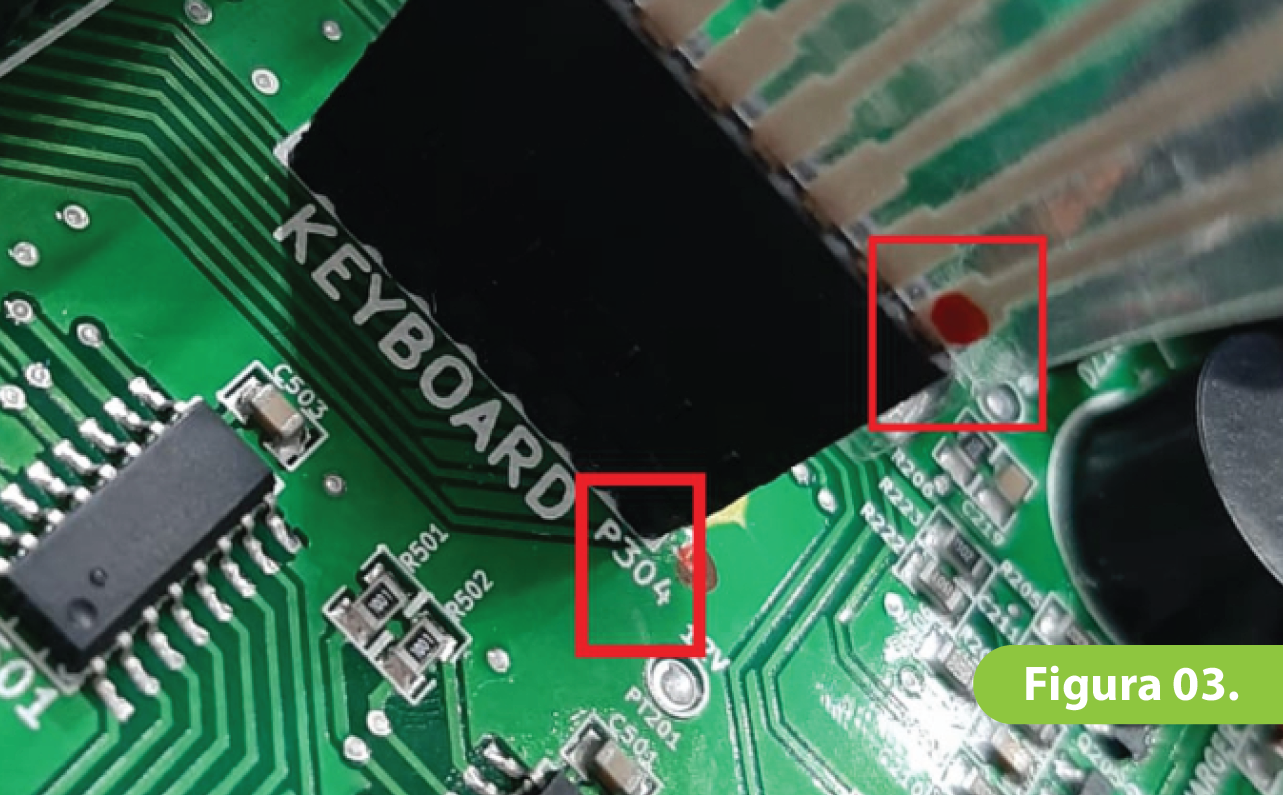

4.   Para conectar o cabo flat, leve em consideração a marcação em vermelho, conectando-a com o primeiro pino na barra de pinos que está na posição P304. Figura 03.

ATENÇÃO:

> Este procedimento deve ser realizado com cuidado e atenção especial;
> A ligação dos conectores na placa KIT CPU é a mesma, independente da versão do controlador.
