Timer

No ajuste de Timer é possível ajustar a dimerização das lâmpadas do galpão. É possível ajustar, para a mesma idade, vários intervalos de dimerização. Ainda é possível ajustar dentro de cada intervalo, picos de iluminação, como se fossem sub-intervalos dentro do horário programado.

Configuração

É possível configurar os intervalos da seguinte maneira: Dentro da idade:

• Liga: Horário em que se inicia o intervalo.

• Desliga: Horário em que o intervalo acaba.

• Rampa: Tempo de duração necessário para atingir o Brilho configurado (o dimmer começa dimerizando a partir de 0% até o percentual de brilho ajustado).

• Brilho: Percentual de brilho desejado para aquele intervalo.

No exemplo abaixo, existem dois intervalos configurados.

Intervalo 1

Liga	03:00h
Desliga	09:00h
Rampa(Min)	30 Minutos
Brilho	50%

Intervalo 2

Liga	12:00h
Desliga	18:00h
Rampa(Min)	30 Minutos
Brilho	70%

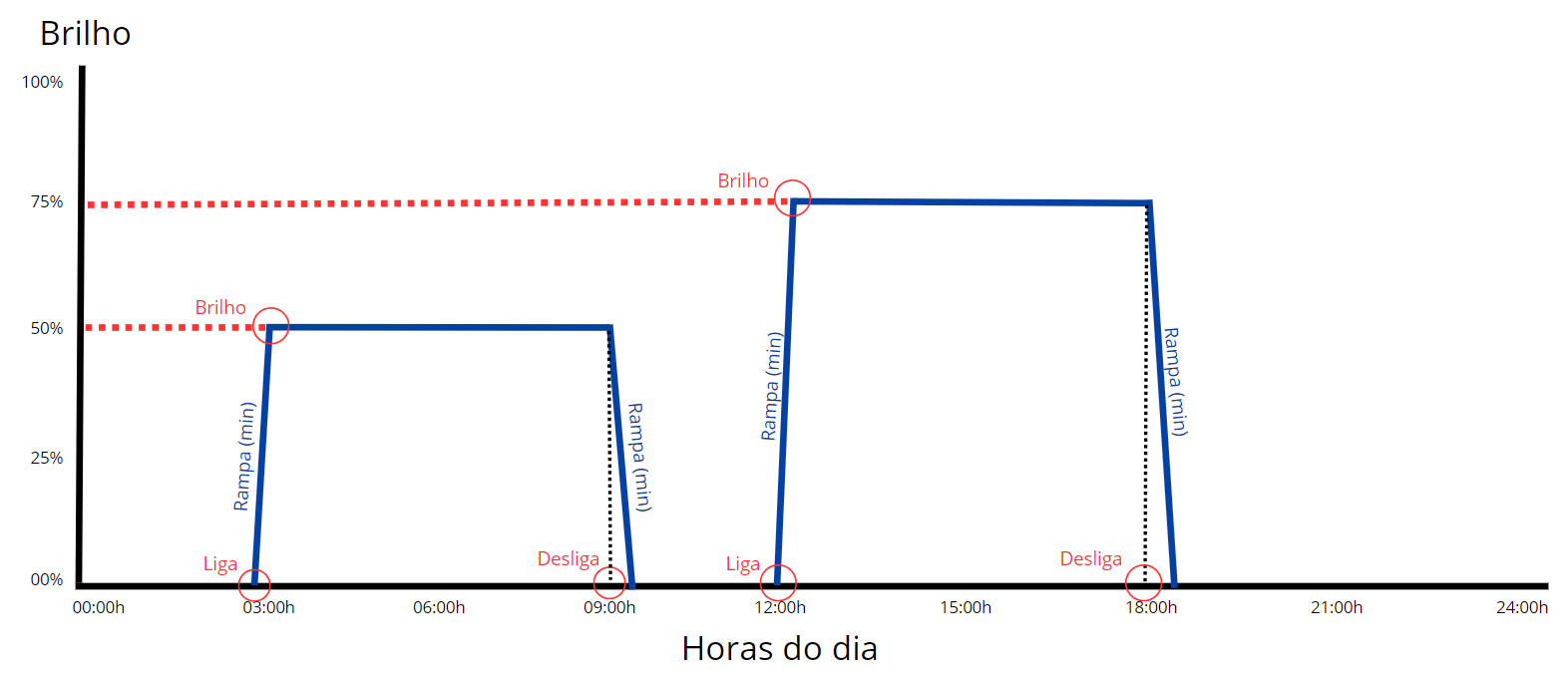

Gráfico dos intervalos 1 e 2.

O ajuste de pico, serve para criar sub-intervalos dentro de um intervalo. Neste ajuste é possível configurar um segundo brilho (para o sub-intervalo de pico). O intervalo será dividido entre o brilho ajustado e o brilho do pico. O dimmer irá circular entre esses dois brilhos usando o tempo de pico. O dimmer ficará X tempo no brilho do intervalo e o mesmo X tempo no brilho de pico de maneira cíclica.

Para configurar um pico dentro do intervalo, a configuração é a seguinte: Dentro do intervalo

• Pico%: Percentual de brilho desejado ao atingir o pico.

• Pico(min): Tempo da rampa que o dimmer levará partindo do brilho atual até o brilho ajustado para o pico.

• T: Tempo de ciclo para os dois brilhos configurados.

Exemplo de intervalo com pico.

Intervalo 1

Liga	12:00h
Desliga	18:00h
Rampa(Min)	30 Minutos
Brilho	70%

Pico

Pico%	75%
Pico(Min)	20 Minutos
T	1 Hora

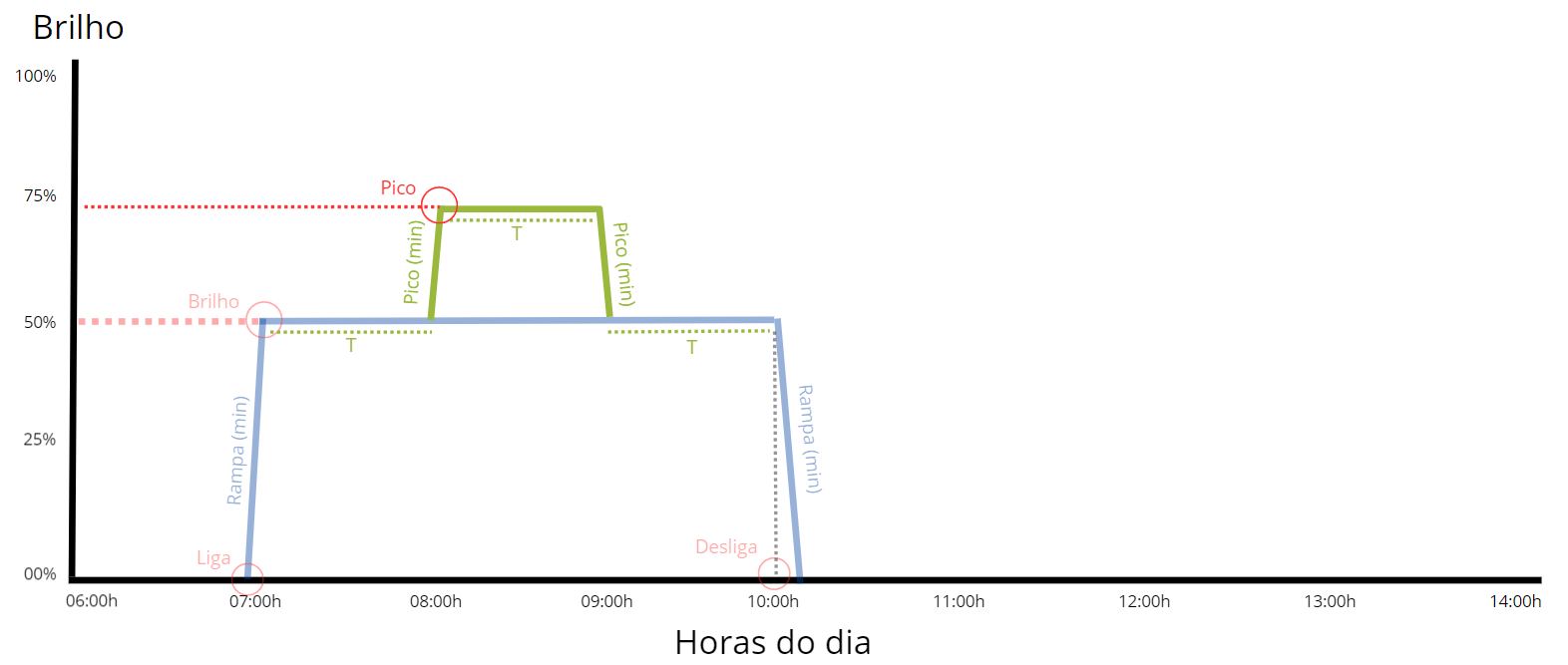

Gráfico do Intervalo 1 com pico.

Nota

O controlador respeita a configuração da última idade informada até o final do lote. Exemplo: Se apenas a idade 1 foi configurada, o controlador manterá essa configuração para os demais 258 dias do lote.
