Cortina/Pressão
No ajuste de cortina/pressão, a porcentagem configurada para os grupos exibida na tela serve como referência para a pré-abertura das cortinas. Mesmo quando o sistema estiver operando por pressão, a soma total, incluindo o valor da porcentagem de Ventilação Mínima (VM), não deve exceder 100%.
Pré-abertura: É o valor percentual configurado para a abertura das cortinas de cada grupo de exaustores. Quando surgem as condições para ativar um grupo de exaustores, o controlador primeiro realiza a abertura das cortinas conforme o valor percentual ajustado para aquele grupo, e só então aciona os exaustores.
Exemplo: Ao ativar o Grupo 1 (G01), o controlador primeiramente abre 10% das cortinas, e em seguida, liga o grupo de exaustores.

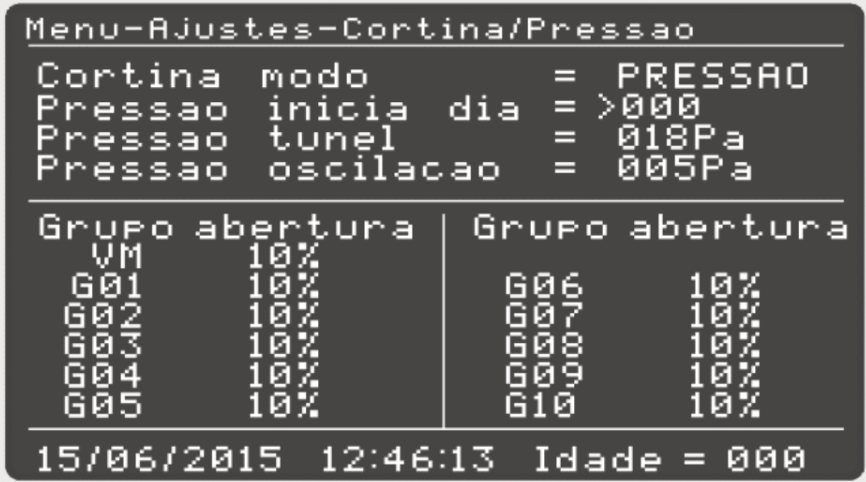

Fig.1 - Tela de ajuste dos modos de cortina/pressão
Ajuste de Pressão
Quando o sistema está configurado para operar por pressão, após a pré-abertura das cortinas, o controlador verifica se a pressão está dentro da faixa aceitável (pressão túnel +/- oscilação de pressão). O controlador, então, ajusta a pressão conforme necessário.
Se a pressão estiver fora da faixa aceitável, o controlador ajustará as cortinas gradualmente:
Pressão acima da faixa: O controlador abrirá as cortinas gradualmente até que a pressão volte ao valor da pressão túnel.
Pressão abaixo da faixa: O controlador fechará as cortinas gradualmente até que a pressão retorne à pressão túnel.
Nota:
A partir das versões 1.16.0 para smaai-4s e 1.17.0 para o smaai-4ch, foi inclusa a 2ª e 3ª pressão ou seja pressão de transição (pressão de ventilação mínima e pressão de transição, no menu ajuste inlet). Confira o funcionamento do controle de pressão: MD-E-047
