Modo positivo/negativo

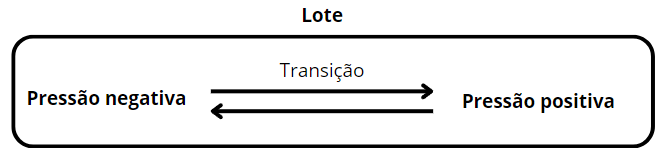

O controlador SMAAI 4S permite um controle híbrido dos galpões (controle positivo e negativo). A qualquer momento do lote, é possível mudar para outro modo de controle. Do modo de pressão negativa para pressão positiva.

Este modelo de controlador foi desenvolvido exclusivamente para atender a suinocultura, ou seja, foi desenvolvido para permitir o controle da ventilação por meio das cortinas laterais.

No controlador

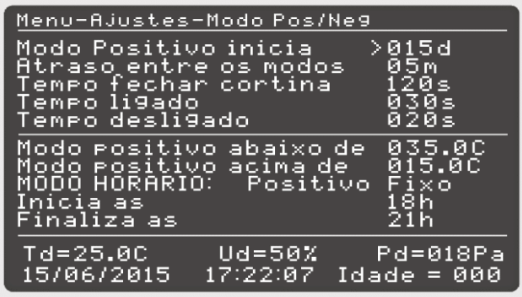

1º O usuário deve ajustar quando deseja realizar a transição, quanto tempo dura o intervalo de transição e ajustar os parâmetros para funcionamento das cortinas (não é possível configurar as cortinas individualmente).

• Modo (pos/neg) inicia: Dia do lote em que se libera a operação do modo positivo.

• Atraso entre os modos: Intervalo entre a transição de um modo para outro.

• Tempo fechar cortina: Tempo de movimentação mecânica de abertura/fechamento das cortinas laterais (esse tempo deve ser cronometrado).

• Tempo ligado: Tempo de movimento da cortina (abrindo/fechando por x segundos).

• Tempo desligado: Tempo de espera (as cortinas ficam paradas por x segundos).

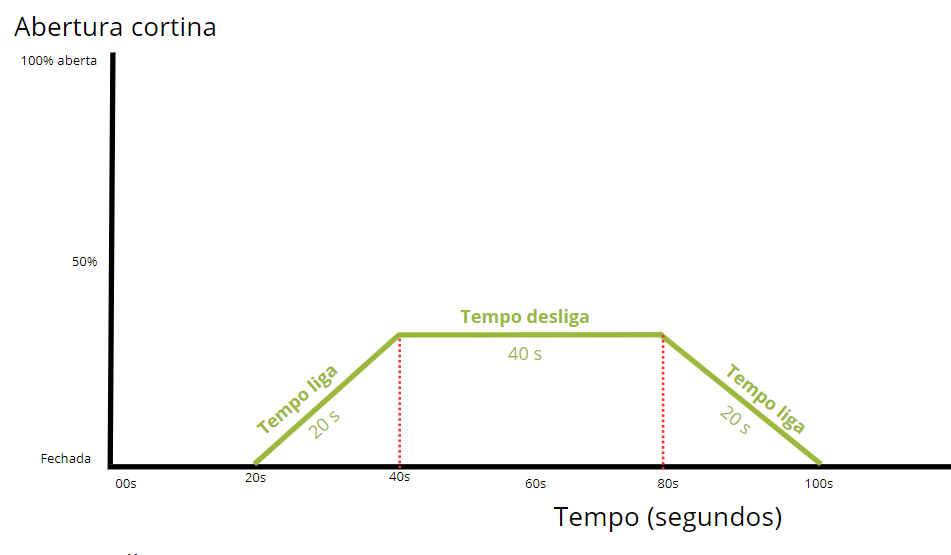

O controlador usará o Tempo liga para abrir ou fechar as cortinas (abrem se precisar ventilar e fecham para diminuir a ventilação). E usa Tempo desliga para estabilizar a temperatura através da parada das cortinas.

2º O usuário também deve configurar quais condições liberam a operação do modo de controle positivo após a transição.

• Modo positivo abaixo de: O modo positivo não opera acima dessa temperatura (volta para o modo de controle negativo).

• Modo positivo acima de: O modo positivo não opera abaixo dessa temperatura (volta para o modo de controle negativo).

  • Esses valores de temperatura definem um intervalo de temperatura para funcionamento do modo positivo após a transição. Fora desse intervalo o controlador volta para o modo de controle negativo. A referência para a troca de modo é a temperatura da sonda que estiver instalada como externa.

• Modo horário: (pos/neg) Fixo: Este modo define um horário de operação para um dos modos independente de temperatura (horário fixo).

  • Inicia as: Horário em que o modo começa a operar.

  • Finaliza as: Horário em que o modo para de operar

• Nota

Operando em modo positivo, o acionamento elétrico dos exaustores se converte para o acionamento de ventiladores através de mini-contatores. Ao retornar para modo negativo, a saída para acionamento em modo positivo é desligada e o controlador volta a operar os exaustores.
