Ventilação Mínima por CO2

O controlador SMAAI 4 CH usa as leituras de uma Sonda CO2 para manipular os valores de Liga e Desliga na ventilação mínima, assim podendo aumentar os níveis de ventilação se os níveis de CO2 subirem. Ou seja, o usuário configura:

• CO2 Mínimo: Valor de CO2 (ppm) em que o controlador começa a operar por modo CO2 (começa a incrementar a ventilação).

• CO2 Máximo: Valor limite de CO2 (ppm) que pode ser atingido (ajustado pelo usuário).

• Incremento percentual: Quantidade percentual de incremento na ventilação toda vez que o controlador incrementa a ventilação devido ao CO2.

O controlador opera por ventilação mínima normalmente, usando os valores ajustados para Liga e Desliga no ciclo dos exaustores. Porém, se o nível de CO2 atingir CO2 Mínimo, o controlador irá aumentar o ciclo Liga e reduzir o ciclo Desliga da ventilação mínima em ciclos, para aumentar a ventilação e reduzir os níveis de CO2. O controlador determina quanto irá incrementar do tempo Liga e decrementar do tempo Desliga através de ciclos. O cálculo para determinar os ciclos é:

Exemplo:

Ajustes CO2

Mínima para CO2	1000 ppm
Máxima para CO2	3000 ppm
Incremento percentual	20%

VM Normal

Liga	60 s
Desliga	240 s

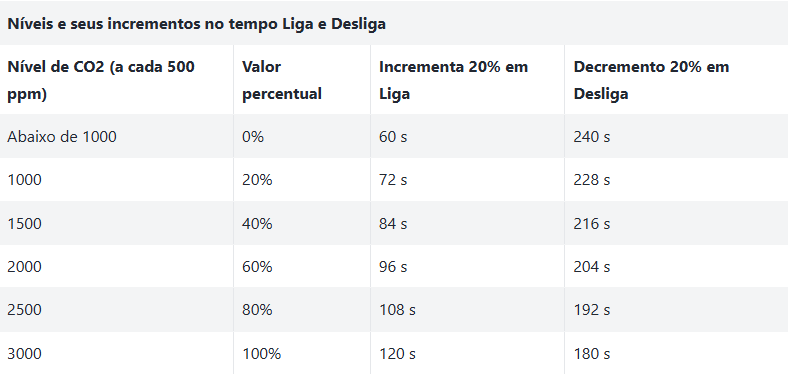

Se o nível de CO2 atingir 1000 ppm, o controlador começa a incrementar os tempos de liga e desliga da VM em níveis: Cálculo para determinar os níveis de incremento, com base nos valores acima:

Ou seja, a cada novo ciclo (a cada 500 ppm, valor extraído do cálculo), o controlador aumenta 20% do valor liga e retira 20% de desliga. Os 20% serão calculados em cima do valor Liga original de VM, neste caso Liga = 60. Ou seja, 20% de é 60 é 12, logo, a cada novo ciclo serão adicionados 12 segundos ao tempo Liga e 12 segundos serão retirados do tempo Desliga.
